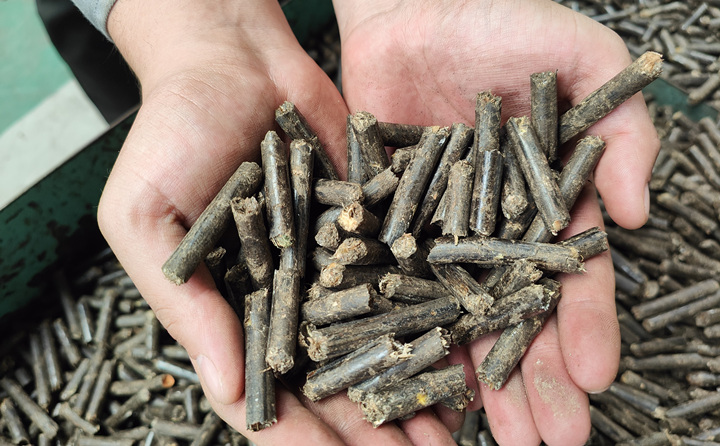

生物质颗；；；；；；；目帕７哿隙，
，，黏粘在颗粒上，
，，影响颗粒外观，
，，也铺张了装备的生产效率，
，，要想解决这个问题首先要从生物质颗粒的成型原理最先相识。。。。。。。。

生物质颗粒的成型原理是为了避免物料反弹回原来的形态，
，，使其维持一定的形状和强度，
，，压缩历程不需要添加任何粘合剂，
，，属于纤维料的物理成型，
，，从秸秆、木屑等生物质的组成来看，
，，主要由纤维素、半纤维素、木质素以及树脂、蜡等因素组成。。。。。。。。

在组成生物质的种种因素中，
，，木质素被普遍以为是生物体内固有的、好的内在黏合剂。。。。。。。。在常温下，
，，原本木质素的主要部分不溶于任何有机溶剂，
，，但木质素属于非晶体，
，，没有熔点但有软化点。。。。。。。。当温度抵达70℃一110℃左右时软化，
，，黏协力最先增添，
，，此时在外部施加一定的压力，
，，可使其与纤维素、半纤维素等细密黏接，
，，同时与相近的生物质颗；；；；；；Ｏ嗷ソ航釉谝黄。。。。。。。。

一、质料.

从制粒原理上看你应该相识到了，
，，影响生物质颗；；；；；；；帕７哿瞎嗟脑倒试墒紫人剂康脑倒试墒侵柿。。。。。。。。成型燃料经冷却降温后，
，，强度增大，
，，即可获得燃烧性能类似于木料的棒状、块状、颗粒状生物质固体成型燃料。。。。。。。。破损质料粒度决议着物料组成的外貌积，
，，粒度越细，
，，外貌积越大，
，，物料吸收蒸汽中水分越快，
，，利于物料调质，
，，也易制粒成形。。。。。。。。从制粒角度来讲，
，，破损细，
，，制粒强度高，
，，但加蒸汽多，
，，稍不注重易于堵机，
，，且质料破损详尽，
，，造成破损电耗过高。。。。。。。。粒度过粗，
，，增添环模和压辊的磨损，
，，制粒成形难题，
，，尤其是小孔径环模成形更难，
，，并造成物料糊化效果差，
，，导致物耗高、产量低、颗粒含粉率高。。。。。。。。因此，
，，破损宜接纳0.6-0.8筛板，
，，既能阻止粒渡详尽的误差，
，，又包管物料的粒度，
，，利于镌汰颗粒的含粉率。。。。。。。。另外要注重制粒前的混淆匀称度，
，，给后面制粒工序涤讪优异基础。。。。。。。。

以上是解决了质料粒度的问题，
，，尚有一个质料的水分问题也是很主要的，
，，制粒的水分必需在13-20%，
，，是颗；；；；；；Ｉ衩厍蟮闹屏Ｋ，
，，当水分凌驾20％时，
，，物料容易在环模内壁与压辊间打滑，
，，甚至压不出粒料，
，，降低制粒产量。。。。。。。。若是水分低于12％时，
，，则物料与机械摩擦强烈，
，，降低制粒产量，
，，会泛起大宗的不可形粉料掺杂在颗粒中。。。。。。。。

二、若是质料的粒度问题解决了，
，，照旧泛起粉料过多的情形，
，，那就需要从模具的压缩比来思量了。。。。。。。。生物质颗；；；；；；；哪ゾ哐顾醣仁瞧局ぶ柿侠炊ǖ，
，，那么我们来举几个简朴的木料。。。。。。。。杨木的压缩比是1:6，
，，松木的压缩比是 1:7，
，，硬杂木的压缩比是1:5，
，，碎刨花的压缩比是1：5.5，
，，玉米秸秆的压缩比是1:8，
，，从这几个简朴的数字来看，
，， 差别的质料的压缩比是差别的，
，，质料 越硬压缩比越小，
，，质料越蓬松压缩比越大，
，，也就是说质料越蓬松越容易压制成型，
，，越蓬松的质料含纤维多，
，，含纤维多的物料容易成型，
，，那么咱们再来说说杨木的压缩 比1:6，
，，数字当中的1和6划分代表什么？？？？
？？环模的颗；；；；；；；拿扛鲂】椎闹苯佑6mm、8mm、10mm的，
，，这个1就代表 每个小孔的孔的直接，
，，要是环？？？？
？？椎闹本妒8mm，
，，那么这个1就代表的是8，
，，而6就代表的是有用的孔径，
，，有用孔径就即是孔的直径乘以有用的孔径长，
，，也就是 6*8=48，
，，也就是8:48.8:48简化为1:6，
，，1:6也就是杨木的压缩比，
，，就是这样换算的，
，，生物质颗；；；；；；；隽嫌帕尤【鲇诨纺５难顾醣，
，，可是若是客户 对你生产木屑颗粒的成型率不是很高，
，，那么你可以适当的缩小压缩比，
，，这样既能够增添产量，
，，还能镌汰模具和压轮的使用寿命。。。。。。。。压缩好比果太小也是造成木屑颗粒含粉料过多的因素。。。。。。。。

三、生物质颗；；；；；；；道匣,动力缺乏,电机不可提供足够的转速,爆发响应压力压成颗粒. 此时应替换电机。。。。。。。。
